LF쏘나타 좌측 핸들리모콘 교환 diy (박선생님 중고차)

안녕하세요 박선생님의 중고차입니다.

오늘은 오랜만에 부품교환 diy입니다.

상사에게 입고된 lf쏘나타 차량에서 왼쪽 핸들 리모컨 작동 불량으로 교체했습니다.

필요한 공구는 +자 드라이버, 작은 드라이버, 10mm 스패너이며 부품은 현대모비스에서 구입하였습니다.

왼쪽 통화, 오디오 조작 스위치 품번으로 부품 가격은 18000원입니다.

작업 시작 전에 배터리 – 단자를 먼저 분리합니다.

핸들 에어백을 분리하기 때문에 만약을 위해 단자를 분리해 주었습니다.

핸들 위치 조정 레버를 조정하여 핸들을 가능한 한 몸에 가깝게 고정시켜 줍니다.

손잡이 드라이버가 있으면 조정하지 않아도 되지만, 손잡이 드라이버가 없어서 공간 때문에 조정했습니다.

핸들 뒷구멍에 있는 +자 볼트를 분리합니다.

핸들 옆에 2개, 아래에 2개, 총 4개의 볼트를 분리합니다.

작은 드라이버로 고정된 에어백을 분리합니다.

왼쪽, 오른쪽, 아래 총 3곳에서 잘 안보이지만 살짝 튀어나온 부분이 있기 때문에 그 부분을 누르면 고정키가 빠집니다.

세 곳 모두 탈 수 있으면 에어백이 분리됩니다.

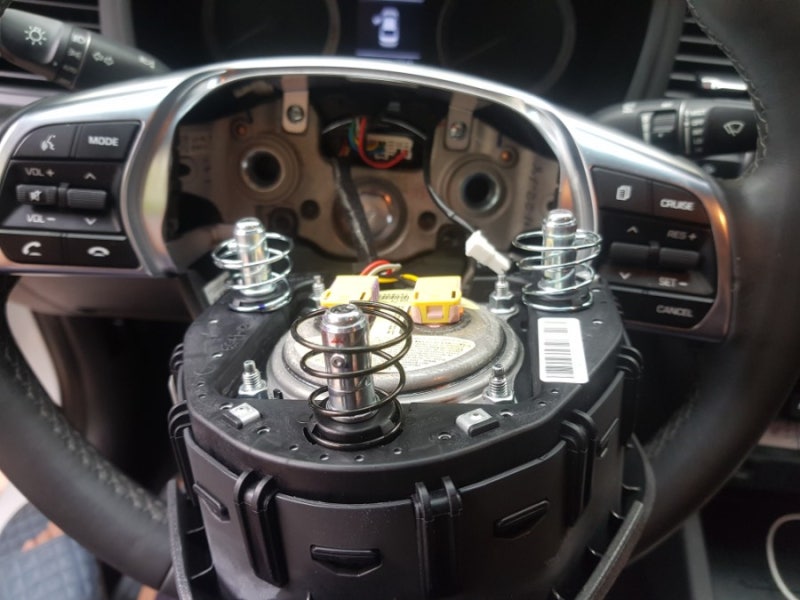

분리된 에어백을 반대로 뒤집어서 연결되어 있는 커넥터 3개를 분리합니다.

사진에서처럼 손으로 잡았다가 당겨 고정된 키를 뽑았다가 살짝 당기면 빠집니다.

흰색 커넥터도 부드럽게 잡아당겨 제거한 후 클립으로 고정된 배선을 클립은 분리하여 완전히 분리합니다.

아래쪽에 두 개의 볼트를 풉니다.

처음에 떼어낸 볼트 4개보다 2개 있는 볼트가 길이가 조금 길기 때문에 따로 준비해 두는 것이 좋습니다.

볼트를 푼 후 아랫부분을 잡고 힘껏 당기면 핸들 리모컨이 통째로 빠집니다.

양쪽에 2개의 커넥터가 있지만 배선에 여유가 없어 탈부착이 조금 어려울 수 있습니다.

아래에서 보면 사진처럼 홈이 작은 드라이버로 누른 뒤 살짝 당겨 두 곳 모두 떼어냅니다.

핸들 리모컨이 네 곳의 홈에 맞춰져 있는데 조금씩 풀어줍니다.

탈부착 가능한 핸들리모콘입니다.

새제품과 구품이요.

위치에 맞게 딸깍 소리가 날 때까지 눌러 고정합니다.

분리하고 있던 커넥터 2개를 체결합니다.

핸들 리모컨을 위치에 맞게 장착한 후 볼트 2개를 조입니다.

핸들 에어백은 조립해 줍니다.

클립에 배선을 고정하고 흰색 커넥터를 체결합니다.

2개의 커넥터도 위치에 맞게 조입니다.

색깔로 구분되어 있으니 색상에 맞게 끼우면 됩니다.

핸들 에어백을 홈에 맞게 누르면 세 곳이 위치에 맞게 고정됩니다.

처음 떼어낸 4개의 볼트를 조입니다.

배터리-단자 체결 후 시동을 걸어 정상작동하는지 확인 후 정상작동하면 조립이 완료되었습니다.

교체 후 작동 영상으로 처음에는 작동하지 않다가 정상적으로 작동하는 것을 확인했습니다.

이상으로 lf소나타 핸들 리모컨 교환 포스팅을 마치겠습니다.
